مكثفات فلتر التيار المتردد ثلاثية الطور
صفحة رئيسية / منتجات / مكثفات الفيلم المعدني / مكثفات الطاقة / مكثفات فلتر التيار المتردد ثلاثية الطور
  • مكثفات فلتر التيار المتردد ثلاثية الطور
  • مكثفات فلتر التيار المتردد ثلاثية الطور

مكثفات فلتر التيار المتردد ثلاثية الطور

◆المميزات
شفاء ذاتي ممتاز
فيلم البولي بروبيلين المعدني والبنية غير الحثية
مناسب لتصحيح معامل القدرة ثلاثي الطور وفلتر LCL

اتصل بنا
السابق:مكثفات السيارات DC-Link ذات الغلاف البلاستيكي الجاف التالي:مكثف فلتر التيار المتردد لثنائي الفينيل متعدد الكلور

فئة المنتج

  • تفاصيل المنتج
  • الأسئلة الشائعة
  • اتصل بنا

◆ مزايا المنتج

• هيكل ثلاثي الطور متكامل مع أسلاك مبسطة: يتم دمج مكثفات الترشيح ثلاثية الطور في حزمة واحدة لتقليل نقاط التوصيل، وتقليل مخاطر أخطاء التركيب، وتبسيط تصميم دائرة الطاقة لأنظمة العاكس ثلاثية الطور وتوفير مساحة لوحة الدوائر المطبوعة.
• بنية غشاء البولي بروبيلين المعدني غير الحثي: تم اعتماد تقنية اللف غير الحثي لجميع اللفات ثلاثية الطور. تعتبر المعلمات الكهربائية لكل مرحلة متسقة للغاية لضمان أداء الترشيح المتوازن ثلاثي الطور.
• خاصية شفاء ذاتي ممتازة: يتميز العازل المعدني المشترك لثلاث مراحل بقدرة الشفاء الذاتي. يمكن تحقيق الاسترداد التلقائي عند حدوث انهيار جزئي لأي مرحلة واحدة، مما يعزز موثوقية النظام بشكل عام.
• هيكل مدمج وكثافة طاقة عالية: تعمل الحزمة ثلاثية الطور في واحد على تقليل الحجم المشغول بشكل كبير، وهي مناسبة للمحولات المدمجة ذات متطلبات كثافة الطاقة العالية.

◆ نقاط البيع الأساسية

• متوافق تمامًا مع تصحيح معامل القدرة ثلاثي الطور (PFC): مُحسَّن خصيصًا لدوائر PFC ثلاثية الطور. يساعد على تحقيق معامل قدرة قريب من 1 على جانب مصدر الطاقة ثلاثي الطور ويقلل من فقدان الطاقة التفاعلية.
• متوافق تمامًا مع تطبيقات مرشح LCL: مكون مكثف مثالي لطوبولوجيات مرشح LCL ثلاثية الطور، مما يتيح للمحولات المرتبطة بالشبكة تلبية معايير حقن التوافقيات الشبكية.
• اتساق عالٍ وقابلية تبادل قوية: يتم التحكم في انحراف السعة لثلاث مراحل ضمن حدود تسامح ضيقة مع اتساق مناسب من دفعة إلى أخرى.
• تغطية واسعة لفئة الجهد: تتوفر تصنيفات متعددة لجهد التيار المتردد لتلبية متطلبات أنظمة العاكس المختلفة.

◆ التطبيقات الرئيسية

• ترشيح LCL لمحولات الطاقة الكهروضوئية ثلاثية الطور المتصلة بالشبكة
• ترشيح خرج التيار المتردد لمحولات التردد ثلاثية الطور
• ترشيح خرج العاكس لجهاز UPS ثلاثي الأطوار
• دوائر تصحيح معامل القدرة ثلاثي الأطوار (PFC)
• مرشح الطاقة النشط ثلاثي الطور (APF)
المعيار المرجعي GB/T 17702 IEC61701 الخيار: GB/T 12747(IEC 60831)
الجهد الزائد 1.1Urms حتى 8 ساعات يوميًا
1.15Urms لمدة تصل إلى 30 دقيقة يوميًا
1.2Urms لمدة 5 دقائق أو 1.3Urms لمدة دقيقة واحدة أثناء الحياة 200 مرة
نطاق درجة حرارة التشغيل (النقطة الساخنة) -40℃~70℃
الجهد المقدر بالروبلاتين (Urms) 230 فولت تيار متردد~850 فولت تيار متردد
التردد المقدر 50/60 هرتز
السعة Cn 8μF~330μF

تحمل السعة ±5%،±10%
اتصال داخلي مثلث الاتصال (△)
درجة حرارة التخزين -40℃~70℃
قضية علبة ألومنيوم
إثبات الجهد TT:2.15 مللي ثانية (فراغ) (10 ثوانٍ)
TC:2000+2Un（Vac）（10S）(الحد الأدنى 3000Vac)
 مقاومة العزل (IR×Cn) ≥3000 ثانية （20℃، 100 فولت تيار مستمر، 1 دقيقة）
عامل التبديد (عازل) ≤0.02%（50 هرتز،20℃）
الحشو الداخلي الزيت (غير ثنائي الفينيل متعدد الكلور)
العمر المتوقع △C/C≤5% بعد 100000 ساعة في حالة أقل من المعدل @50℃
موضع التثبيت عمودي
أقصى عزم دوران للتركيب 10 نيوتن متر （M12）
أقصى عزم دوران للمحطات الطرفية 2.0 نيوتن متر （M5）؛ 3.0 نيوتن متر （M6）
تجميع مبردة بالهواء الطبيعي أو مبردة قسراً
الحد الأقصى للارتفاع المسموح به 2000م



أورمز=230 فولت تيار متردد

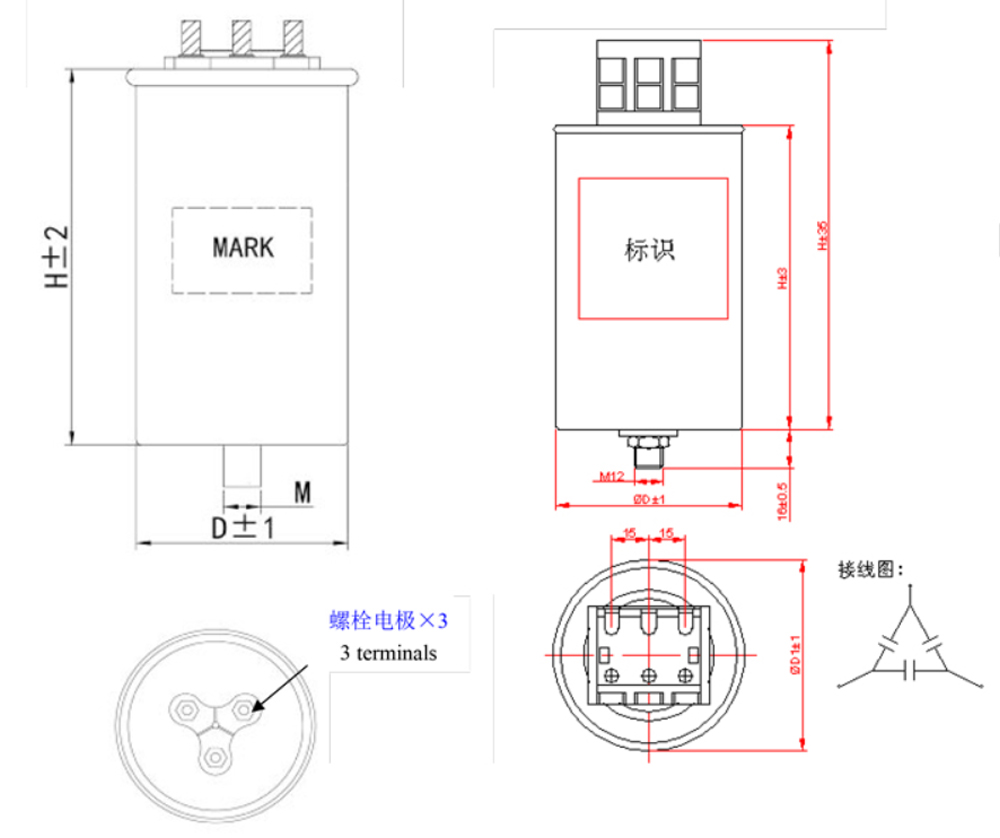

Cn（μF） د±1.0（مم） ح±3.0（مم） روبية（مΩ） Ls（nH） ر م（℃/و） آيماكس（أ） Î（KA） Îs（KA） م (كجم)
3×84 76 200 3×1.5 100 4.5 3×34 1.6 4.8 1.1
3×105 76 230 3×1.6 120 4 3×36 1.5 4.5 1.2
3×160 86 230 3×1.2 120 3.5 3×43 2.3 6.9 1.6
3×250 116 200 3×0.8 110 3.1 3×53 3 9 2.4
3×330 116 230 3×0.9 130 2.7 3×54 4.8 14.3 2.8

أورمز=550 فولت تيار متردد
Cn（μF） د±1.0（مم） ح±3.0（مم） روبية（مΩ） Ls（nH） ر م（℃/و） آيماكس（أ） Î（KA） Îs（KA） م (كجم)
3×19 76 170 3×1.0 110 5.1 3×32 1 2.9 1
3×23 86 170 3×0.9 110 4.8 3×35 1.2 3.6 1.2
3×39 96 200 3×0.9 110 3.9 3×40 1.4 4.3 1.7
3×48 96 230 3×1.0 120 3.5 3×42 1.3 4 1.9
3×100 136 220 3×0.6 100 2.8 3×47 2.6 7.9 3.8

أورمز=690 فولت تيار متردد
Cn（μF） د±1.0（مم） ح±3.0（مم） روبية（مΩ） Ls（nH） ر م（℃/و） آيماكس（أ） Î（KA） Îs（KA） م (كجم)
3×33.5 116 170 3×0.8 110 3.5 3×42 1.6 4.9 2.2
3×38 116 170 3×0.8 110 3.5 3×42 1.6 4.9 2.2

أورمز=760 فولت تيار متردد
Cn（μF） د±1.0（مم） ح±3.0（مم） روبية（مΩ） Ls（nH） ر م（℃/و） آيماكس（أ） Î（KA） Îs（KA） م (كجم)
3×8 76 170 3×1.3 110 5.6 3×24 0.6 1.7 1
3×10 86 170 3×1.1 110 5.2 3×27 0.7 2 1
3×33 106 230 3×1.0 130 3 3×41 1.2 3.5 2.3
3×49 136 230 3×0.9 130 2.7 3×43 1.9 5.7 3.7

ملاحظة:
الأحجام المذكورة أعلاه طبيعية، ويمكن إنتاج أبعاد أخرى حسب طلبات العميل.
“Rth” بين النقطة الساخنة والمحيط في ظل ظروف التبريد الطبيعية.

يتم حساب Imax وفقًا لـ Rs وRth ودرجة الحرارة البيئية، ولكن يجب ألا يتجاوز Imax الحد الأقصى لتحمل التيار للمحطة. يوصى بأن لا تتجاوز درجة الحرارة الأكثر سخونة 70℃؛ تدابير التبريد القسري عند الضرورة.
توصيل كابل الإمداد
احتفظ بمساحة كافية في الجزء العلوي من المكثفات ولا تقم بتثبيت أي مكونات تثبيت في الجزء العلوي. يجب أن يكون كابل التوصيل من النوع المرن وأن يظل مرتخيًا؛ لا تستخدم كابلًا صلبًا.
الحد الأقصى للمقطع العرضي للكابل هو 16 مم ²وفقًا للنتيجة الفعلية لاختيار الكابل المناسب。
بالنسبة للمكثفات المتصلة بالتوازي، يجب أن يستخدم كل مكثف أسلاك توصيل مستقلة، إذا كان لديك أي طريقة توصيل أخرى يرجى الاتصال بنا.
