مكثفات فلتر التيار المتردد المملوءة بالزيت
صفحة رئيسية / منتجات / مكثفات الفيلم المعدني / مكثفات الطاقة / مكثفات فلتر التيار المتردد المملوءة بالزيت
  • مكثفات فلتر التيار المتردد المملوءة بالزيت
  • مكثفات فلتر التيار المتردد المملوءة بالزيت

مكثفات فلتر التيار المتردد المملوءة بالزيت

◆المميزات
المكثفات مناسبة بشكل خاص لدوائر مرشح التيار المتردد في معدات الطاقة الكهربائية ووحدات طاقة UPS
لديهم القدرة على تحمل تيار rms العالي وجهد الذروة العالي
خاصية الشفاء الذاتي
جهاز أمان ميكانيكي ذو أداء أمان جيد
Ls منخفضة وعمر طويل

اتصل بنا
السابق:مكثفات جافة ذات وصلة تيار مستمر مصنوعة من الألومنيوم التالي:مكثفات السيارات DC-Link ذات الغلاف البلاستيكي الجاف

فئة المنتج

  • تفاصيل المنتج
  • الأسئلة الشائعة
  • اتصل بنا

◆ مزايا المنتج
• تقنية عزل مشبعة بالزيت مع مقاومة قوية للنبضات عالية الجهد: استخدام زيت التشريب عالي العزل كعازل مساعد، مما يعزز بشكل كبير قدرة المكثف على تحمل الجهد الأقصى والجهد العالي dv/dt، وهو مناسب لتطبيقات مرشح التيار المتردد المعرضة لنبضات عالية الجهد
• قدرة عالية على التعامل مع تيار التموج: يوفر هيكل تبديد الحرارة المغمور بالزيت ثباتًا حراريًا فائقًا في ظل ظروف تيار التموج العالي، مما يتيح التشغيل المستمر طويل الأمد تحت تيارات تيار متردد RMS أكبر دون ارتفاع درجة الحرارة
• تصميم أمان ميكانيكي مضاد للانفجار: صمام تخفيف ضغط أمان ميكانيكي مدمج يتم تنشيطه عند وجود ضغط داخلي غير طبيعي

◆ نقاط البيع الرئيسية
• مصمم خصيصًا لأجهزة UPS عالية الطاقة وإلكترونيات الطاقة: مصمم خصيصًا لتلبية احتياجات تصفية التيار المتردد لأجهزة UPS الصناعية ومحركات المحركات الكبيرة ومعدات تحويل الطاقة، مع التحقق من الموثوقية من خلال التطبيقات العملية المكثفة
• أداء ممتاز للتيار المتردد عالي التردد: يضمن تصميم المحاثة المتسلسلة المكافئة المنخفضة (ESL) أداء ترشيح جيد من تردد الطاقة إلى نطاق التردد العالي
• دعم طرق التركيب المتعددة: يدعم تركيب البراغي وتكوينات المحطات الطرفية المختلفة لتلبية متطلبات تركيب خزانة الطاقة المختلفة
• اجتاز اختبارات الجودة الصارمة: يتوافق مع المعايير الدولية مثل IEC 61071

◆ التطبيقات الأساسية
• ترشيح التيار المتردد لمصادر الطاقة الصناعية الكبيرة غير المنقطعة من نوع UPS
• ترشيح جانب التيار المتردد لمحولات التردد الصناعية ومشغلات المحركات الناعمة
• معدات تحويل الطاقة الإلكترونية عالية الطاقة (SVG، SVC)
• تصفية الطاقة لمعدات التصوير الطبي (التصوير بالرنين المغناطيسي، التصوير المقطعي المحوسب)
• ترشيح التيار المتردد لأنظمة عاكسات الجر للنقل بالسكك الحديدية

المعيار المرجعي GB/T 17702 IEC 61071
الفئة المناخية 40/70/21، 40/85/21
درجة حرارة التشغيل -40～85℃
درجة حرارة التخزين -40～85℃
الجهد المقدر 350 فولت تيار متردد 460 فولت تيار متردد 700 فولت تيار متردد
جهد RMS المقدر 250 فولت تيار متردد 330 فولت تيار متردد 500 فولت تيار متردد
التردد المقدر 50/60 هرتز
تحمل السعة ±5%;±10%
جهد الاختبار بين TT 1.5Un (10s، 20±5℃)
جهد الاختبار بين TC 3000 فولت تيار متردد (10 ثوانٍ، 20±5℃)
متوسط العمر المتوقع بعد 60000 ساعة في أورمس، 50℃، △C/C≤5%
موضع التثبيت المحطات في وضع مستقيم
أقصى ارتفاع 2000م
الحد الأقصى لعزم دوران المحطات الطرفية 8 نيوتن متر
حجم البرغي السفلي م8×10(د≤50) م10×12(د=55) م12×16(د≥60)
الحد الأقصى لعزم التثبيت 5 نيوتن متر 7 نيوتن متر 10 نيوتن متر

Un=350Vac Urms=250Vac

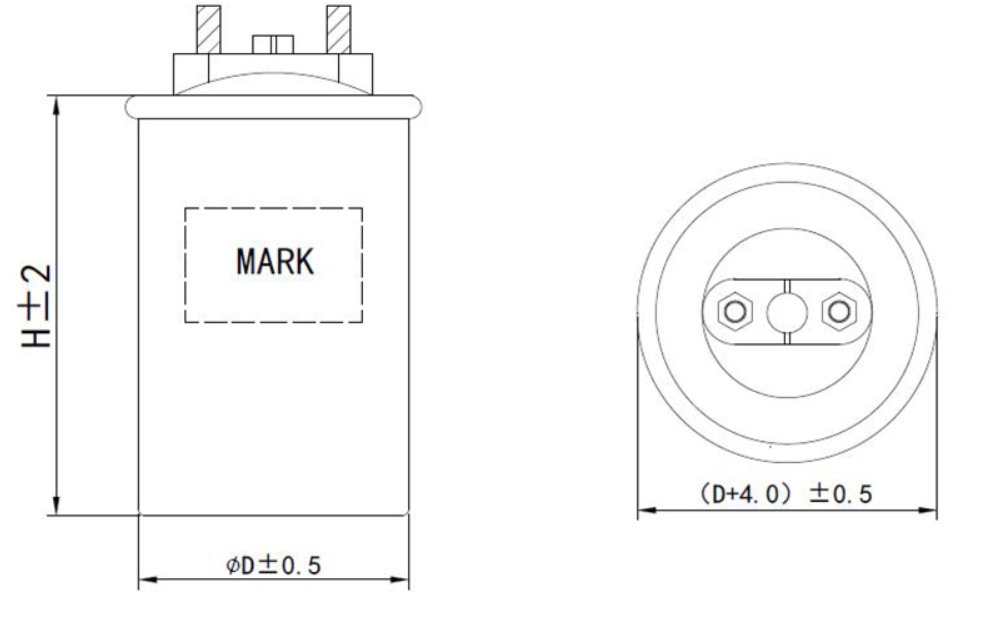

Cn (μF) D±1 (mm) H±2 (mm) P±1 (مم) Rs (mΩ) Ls (nH) Rthhc (℃/W) Imax (A) î (KA) Is (KA) الوزن (كجم)
15 40 65 16 11.5 80 21.8 9 0.4 1.3 0.15
20 40 75 16 13.9 100 18.7 9 0.4 1.2 0.17
25 40 75 16 11.1 100 17.7 10 0.5 1.5 0.17
30 40 75 16 9.3 100 16.8 11 0.6 1.8 0.17
35 45 75 18 8 100 15.9 13 0.7 2.1 0.2
40 50 75 18 7 100 15.2 14 0.8 2.4 0.2
50 50 75 18 5.6 100 14.1 14 1 3 0.2
60 55 75 20 4.7 100 13.2 16 1.2 3.6 0.3
80 60 75 20 3.5 100 11.9 16 1.6 4.9 0.3
100 60 90 20 4.1 120 9.8 16 1.5 4.6 0.4
120 60 105 20 5.5 150 8.6 16 1.3 3.9 0.4
140 60 115 20 6.1 170 7.8 16 1.3 3.8 0.4
150 76 120 35 4.4 140 7.3 25 2 5.9 0.7
160 76 120 35 4.1 140 7.1 26 2.1 6.3 0.7
180 76 130 35 4.8 160 6.6 25 1.9 5.8 0.8
200 76 130 35 4.3 160 6.3 27 2.1 6.4 0.8
230 76 145 35 5.2 190 5.7 26 1.9 5.8 0.8
250 76 145 35 4.8 190 5.5 27 2.1 6.3 0.8
300 76 200 35 2.3 140 4.4 45 3.9 11.7 1
350 76 200 35 2 140 4.1 50 4.6 13.7 1.1
400 85 200 35 1.7 140 4 54 5.2 15.6 1.3
500 85 220 35 1.8 160 3.5 57 5.4 16.1 1.4
600 85 230 35 1.7 170 3.1 62 5.9 17.7 1.4

Un=330Vac Urms=460Vac
Cn (μF) D±1 (mm) H±2 (mm) P±1 (مم) Rs (mΩ) Ls (nH) Rthhc (℃/W) Imax (A) î (KA) Is (KA) الوزن (كجم)
15 40 65 16 11.9 80 19.7 9 0.5 1.6 0.13
20 40 75 16 14.3 100 16.9 9 0.5 1.5 0.15
25 45 75 18 11.4 100 15.6 10 0.6 1.9 0.18
30 50 75 18 9.5 100 14.7 11 0.8 2.3 0.21
35 50 75 18 8.2 100 13.9 12 0.9 2.6 0.21
40 55 75 20 7.2 100 13.3 13 1 3 0.25
50 60 75 20 5.7 100 12.3 14 1.3 3.8 0.29
60 60 90 20 7 120 10.4 16 1.14 3.4 0.33
80 60 105 20 8.3 150 8.7 16 1.07 3.2 0.4
100 76 120 35 6.7 150 7.4 20 1.6 4 0.7
120 76 120 35 5.6 140 6.8 23 1.9 5.8 0.7
140 76 145 35 8.6 190 6 19 1.4 4.3 0.8
150 76 145 35 8.1 190 5.8 20 1.6 4.7 0.8
160 76 145 35 7.6 190 5.7 21 1.7 5 0.8

Un=330Vac Urms=460Vac
Cn (μF) D±1 (mm) H±2 (mm) P±1 (مم) Rs (mΩ) Ls (nH) Rthhc (℃/W) Imax (A) î (KA) هو (KA) الوزن (كجم)
180 76 145 35 6.7 190 5.3 23 1.9 5.6 0.8
200 76 200 35 1.7 150 4.4 51 3.2 9.7 1.1
230 76 200 35 1.5 140 4.1 57 3.7 11.1 1.1
250 85 200 35 1.4 140 4.2 59 4 12.1 1.3
300 85 200 35 1.2 140 3.8 67 4.8 14.5 1.3
350 85 220 35 1.3 160 3.4 67 4.6 13.9 1.4
400 85 250 35 1.5 190 3.1 64 4.1 12.4 1.6

Un=700Vac Urms=500Vac
Cn (μF) D±1 (mm) H±2 (mm) P±1 (مم) Rs (mΩ) Ls (nH) Rthhc (℃/W) Imax (A) î (KA) هو (KA) الوزن (كجم)
15 50 75 18 15.8 100 15 9 0.5 1.5 0.22
20 55 75 20 11.9 100 13.7 11 0.7 2.1 0.26
25 60 75 20 9.5 100 12.7 13 0.9 2.6 0.3
30 60 90 20 11.5 120 10.7 13 0.8 2.3 0.34
35 60 90 20 9.9 120 10 14 0.9 2.7 0.35
40 60 105 20 13.7 150 9 13 0.7 2.2 0.4
50 76 120 35 4.3 140 7.4 25 1.1 3.3 0.7
60 76 120 35 3.7 140 6.8 28 1.3 3.9 0.7
70 76 145 35 5.5 190 6.1 24 1 3 0.8
80 76 145 35 4.8 190 5.7 27 1.1 3.4 0.8
90 76 145 35 4.3 190 5.4 29 1.3 3.8 0.8
100 76 200 35 1.1 140 4.4 62 2.2 6.5 1.1
133 85 200 35 0.9 140 4.1 62 2.9 8.6 1.3
150 85 200 35 0.8 140 3.8 73 3.3 9.8 1.3
200 85 220 35 0.8 160 3.2 75 3.6 10.7 1.4
250 85 250 35 0.9 190 2.9 75 3.5 10.6 1.6

ملاحظة:

Rthhc تعني المقاومة الحرارية من نقطة اتصال المكثف إلى العلبة في ظل ظروف التبريد الطبيعية؛

Ls تعني الحث الذاتي؛

î تعني تيار البدء من الذروة إلى الذروة؛

Imax يعني الحد الأقصى للتيار المسموح به تحت درجات حرارة بيئة مختلفة؛

الأبعاد المذكورة أعلاه هي أبعاد طبيعية، ولكن يمكن إنتاجها بناءً على طلب العميل.
