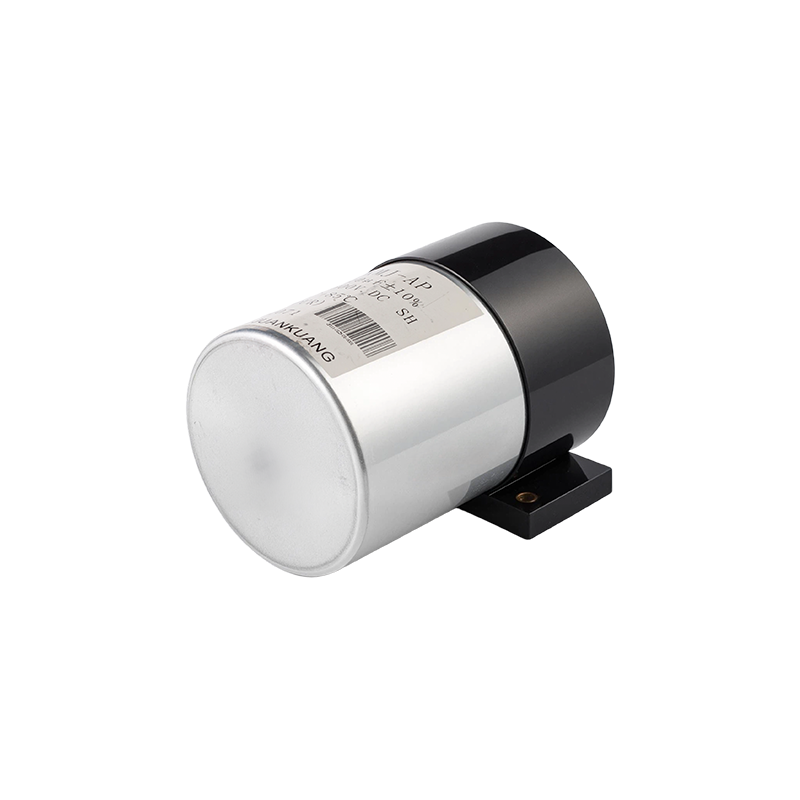

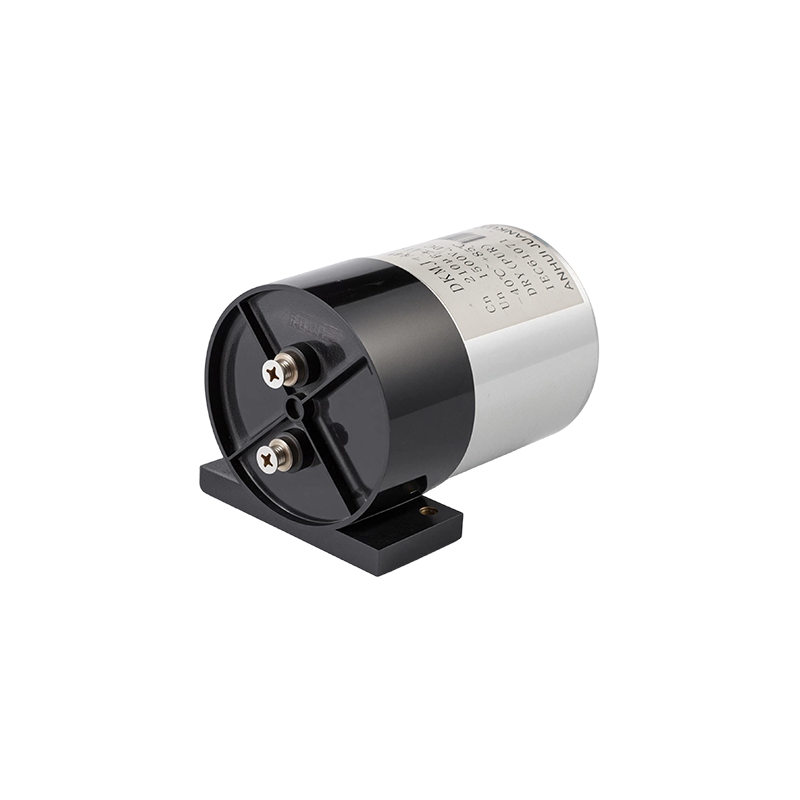

مكثفات جافة ذات وصلة تيار مستمر مصنوعة من الألومنيوم

◆ مزايا المنتج
- غلاف من سبائك الألومنيوم يتميز بقوة ميكانيكية عالية ومقاومة عالية للاهتزازات: يوفر الغلاف الأسطواني أو المستطيل المصنوع من سبائك الألومنيوم عالية القوة قوة ميكانيكية ممتازة ومقاومة قوية للاهتزازات والصدمات، وهو مناسب لبيئات الاهتزاز القاسية في المواقع الصناعية ومعدات الطاقة الجديدة ذات تصنيفات الحماية العالية.
- النوع الجاف بدون عازل سائل: على عكس المكثفات المملوءة بالزيت، فإن الهيكل الجاف يزيل تمامًا خطر تسرب السائل، وهو صديق للبيئة ومتوافق تمامًا مع متطلبات التشغيل النظيف للمعدات الصناعية الحديثة، مع الحد الأدنى من تكاليف الصيانة
- مقاومة منخفضة للتيار المتردد مع قدرة عالية على توليد تيار متموج: تتيح المقاومة المكافئة المنخفضة للغاية في السلاسل التعامل مع تيارات متموجة كبيرة في تطبيقات مرشحات ناقل التيار المستمر مع ارتفاع درجة الحرارة المتحكم فيه، مما يقلل بشكل فعال من خسائر التبديل في محولات التردد والعاكسات.
- خاصية الإصلاح الذاتي لضمان الموثوقية على المدى الطويل: تعمل خاصية الإصلاح الذاتي للأغشية المعدنية على معالجة حالات الجهد الزائد العرضية، مما يضمن استقرارًا طويل الأمد لدائرة مرشح التيار المستمر ويلبي متطلبات الموثوقية العالية عالية الجودة في الصناعة.
- تصميم منخفض الحث (Ls): تعمل عملية اللف غير الحثي على تقليل الحث الطفيلي، وقمع نبضات di/dt عالية التردد، وحماية أجهزة تبديل الطاقة من أضرار زيادة التيار.

◆ نقاط البيع الرئيسية
- توافق واسع مع تطبيقات الطاقة الجديدة والترددات المتغيرة الصناعية: مثبت فعاليته في ترشيح ناقلات التيار المستمر في توليد طاقة الرياح، ومحولات الطاقة الكهروضوئية، والمركبات الكهربائية، ومحولات التردد الصناعية، مع تغطية تطبيقية واسعة النطاق.
- علبة ألومنيوم متوفرة بمواصفات أحجام متعددة: تتوفر مواصفات مختلفة للأقطار والارتفاعات لتتناسب بمرونة مع متطلبات الهيكل ومساحة التركيب المختلفة
- أداء ممتاز في تبديد الحرارة: تساعد الموصلية الحرارية الجيدة لغلاف الألومنيوم على تبديد حرارة المكثف، وهو أمر مفيد بشكل خاص في تطبيقات التيارات المتموجة العالية.
- دعم تخصيص العملاء: يمكن تخصيص السعة، وتصنيف الجهد، وتكوينات الأطراف، وأبعاد التركيب وفقًا لمتطلبات العملاء.
- هيكل جاف محكم الإغلاق بالكامل: لا يوجد عازل سائل، مما يزيل خطر التلوث بالتسرب، مع قدرة عالية على التكيف مع البيئة وتكاليف صيانة منخفضة للغاية

◆ التطبيقات الأساسية
- ترشيح ناقل التيار المستمر لمحولات توليد طاقة الرياح
- ترشيح التيار المستمر للمحولات المتصلة بالشبكة الكهروضوئية
- محولات الدفع الرئيسية للسيارات الكهربائية والهجينة
- مصادر طاقة عاكسة لمعدات اللحام الصناعية
- ترشيح التيار المستمر لمحركات التردد المتغير للمصاعد والرافعات

المعيار المرجعي	GB/T 17702، IEC 61071
الفئة المناخية	40/85/56
درجة حرارة التشغيل	-40～85℃
درجة حرارة التخزين	-40～85℃
نطاق الجهد	600 فولت تيار مستمر～4000 فولت تيار مستمر
نطاق السعة	24μF～5600μF
تحمل السعة	±5%;±10%
جهد الاختبار بين TT	1.5Un(10s,20±5℃)
جهد الاختبار بين TC	Un＜1500Vdc،3000Vac(10s،20±5℃)
	Un≥1500Vdc،√2Un+1000Vac(10s،20±5℃)
تي جيδ	≤0.002
IR×Cn	≥5000 ثانية (500 فولت تيار مستمر، 1 دقيقة، 20±5℃)
الجهد الزائد	1.1Un (30% من مدة التحميل) 1.15Un (30 دقيقة/يوم) 1.2Un (5 دقائق/يوم) 1.3Un (1 دقيقة/يوم) 1.5Un (30 مللي ثانية في كل مرة، 1000 مرة خلال عمر المكثف)
أقصى ارتفاع	2000م
الحد الأقصى لعزم دوران المحطات الطرفية	م6:5 نيوتن متر م8:6 نيوتن متر
الحد الأقصى لعزم التثبيت	10 نيوتن متر
موضع التثبيت	أي منصب
متوسط العمر المتوقع	100000 ساعة
معدل الفشل	50 فيت

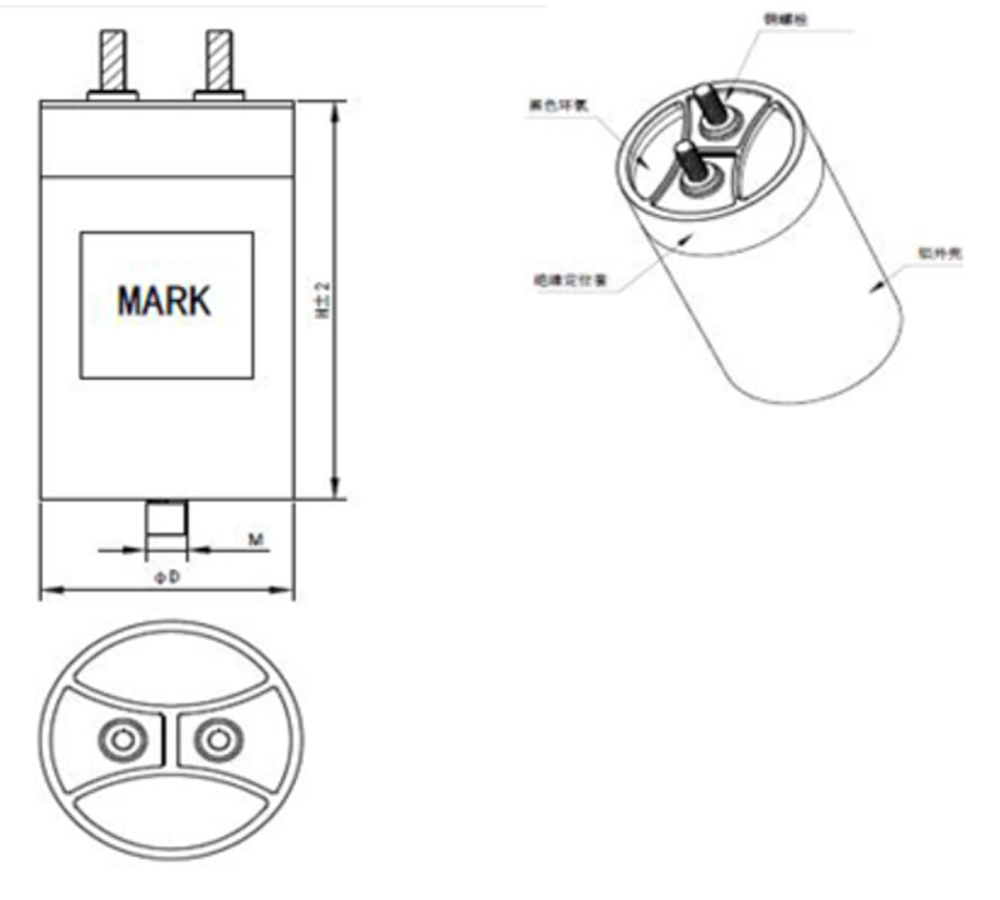

Un (Vdc)	Cn (μF)	ESR (mΩ)	Ls (nH)	î (A)	Imax(A) 40℃	Imax(A) 50℃	Imax(A) 60℃	البعد φD(مم)	البعد H(مم)	البعد H1(مم)	الوزن (كجم)
600 فولت تيار مستمر	480	1.5	45	1560	70	65	55	76	95	101	0.61
	650	1.9	50	1560	70	63	53	76	120	126	0.7
	780	2.2	55	1550	67	59	50	76	140	146	0.75
	880	1.5	50	2110	70	70	60	86	120	126	1
	1000	1.8	55	2070	70	65	55	86	136	142	1.1
	1100	1.4	40	4110	70	70	64	86	155	161	1.25
	1500	1.6	55	2740	70	70	58	100	140	145	1.72
	2000	1.1	55	3960	80	80	67	116	140	145	1.75
	3000	0.8	50	11200	100	100	100	116	230	235	2.2
800 فولت تيار مستمر	290	1.7	45	1530	69	61	51	76	95	101	0.6
	400	2.2	50	1530	66	58	49	76	120	126	0.7
	480	2.5	55	1560	63	55	47	76	140	146	0.75
	560	1.7	45	2910	70	70	59	76	174	180	1
	650	1.5	40	2030	70	62	60	86	155	161	1.25
	750	1.6	45	3940	70	70	60	86	174	180	1.3
	850	1.8	55	2700	70	66	54	100	140	145	1.68
	1000	1.1	45	5230	70	70	70	100	174	179	2.28
	1200	1.2	55	3860	80	77	65	116	140	145	1.75
	1800	0.8	50	10910	100	100	100	116	230	235	2.8
1100 فولت تيار مستمر	180	2.3	45	1400	59	52	44	76	95	101	0.6
	250	3	50	1430	56	50	42	76	120	126	0.7
	300	3.5	55	1420	53	47	39	76	140	146	0.75
	360	2	45	2800	70	65	55	76	174	180	1
	420	2.3	55	2080	65	58	49	86	136	142	1.1
	550	2.1	55	2520	70	62	51	100	140	145	1.71
	650	1.2	45	4900	70	70	70	100	174	179	2.3
	780	0.9	40	6960	100	100	85	116	158	163	2
	920	1.1	45	7150	100	96	81	116	174	179	2.2
	1200	0.9	50	10710	100	100	100	116	230	235	2.8
1500 فولت تيار مستمر	90	3.3	45	1220	49	44	37	76	95	101	0.6
	120	4.4	50	1200	47	41	35	76	120	126	0.7
	150	4.9	55	1230	45	39	33	76	140	146	0.75
	170	3.3	50	1690	54	48	40	86	120	126	1
	200	3	55	1720	57	50	43	86	136	142	1.1
	250	2.5	55	2140	64	55	45	100	136	141	1.63
	320	1.9	50	3180	68	60	51	116	120	125	1.5
	420	1.1	40	6550	100	94	79	116	158	163	2
	470	1.3	45	6280	89	79	66	116	174	179	2.2
	600	1	50	9200	100	89	75	116	230	235	2.8
2000 فولت تيار مستمر	110	3.5	65	1830	48	42	35	86	140	146	1.05
	180	2.1	60	3660	70	61	52	116	120	126	1.6
	220	2.3	65	3660	69	60	51	116	140	145	1.85
	260	1.1	55	7360	100	93	79	116	174	179	2.3
	360	1	55	10200	100	99	81	136	175	180	3.15
	500	1.2	60	10100	100	98	80	136	225	230	3.9
	610	1	60	10100	100	98	80	136	265	270	4.5
2600 فولت تيار مستمر	63	4.1	65	1730	43	38	32	86	140	146	1.05
	100	2.4	60	3370	64	57	48	116	120	126	1.6
	120	2.7	65	3310	63	55	47	116	140	145	1.85
	140	1.2	55	6570	98	87	73	116	174	179	2.3
	200	1.5	60	6750	99	87	73	116	225	230	2.85
	280	1.3	60	9590	100	93	76	136	225	230	3.9
	340	1.5	60	9380	100	92	76	136	265	270	4.5
3200 فولت تيار مستمر	40	4.9	65	1470	40	35	30	86	140	146	1.05
	65	2.4	60	2930	67	59	50	86	225	231	1.65
	78	3.1	65	2870	59	52	44	116	140	145	1.8
	92	1.3	55	5760	94	83	70	116	174	179	2.3
	110	2.5	65	4050	67	58	47	136	140	145	2.45
	180	1.4	60	8110	100	89	72	136	225	230	3.85
	220	1.6	60	8100	100	88	72	136	265	270	4.45
4000 فولت تيار مستمر	24	4.2	65	1650	42	37	32	86	140	146	1.1
	38	2.1	60	3230	70	62	53	86	225	231	1.7
	46	2.8	65	3160	61	54	46	116	140	145	1.9
	52	2.1	60	4420	71	62	50	136	120	125	2.25
	74	1.5	60	6290	96	85	72	116	225	230	3
	100	1.3	60	8500	100	90	73	136	225	230	4.05
	130	1.5	60	8940	100	91	37	136	265	270	4.65

ملاحظة:

ESR تعني المقاومة المتسلسلة المكافئة؛

Ls تعني الحث الذاتي؛

î تعني تيار البدء من الذروة إلى الذروة؛

Imax يعني الحد الأقصى للتيار المسموح به في ظل درجات حرارة بيئية مختلفة؛

الأبعاد المذكورة أعلاه عادة ما تكون قابلة للإنتاج حسب متطلبات العميل.
