مكثفات السيارات DC-Link ذات الغلاف البلاستيكي الجاف
صفحة رئيسية / منتجات / مكثفات الفيلم المعدني / مكثفات الطاقة / مكثفات السيارات DC-Link ذات الغلاف البلاستيكي الجاف
  • مكثفات السيارات DC-Link ذات الغلاف البلاستيكي الجاف
  • مكثفات السيارات DC-Link ذات الغلاف البلاستيكي الجاف
  • مكثفات السيارات DC-Link ذات الغلاف البلاستيكي الجاف
  • مكثفات السيارات DC-Link ذات الغلاف البلاستيكي الجاف

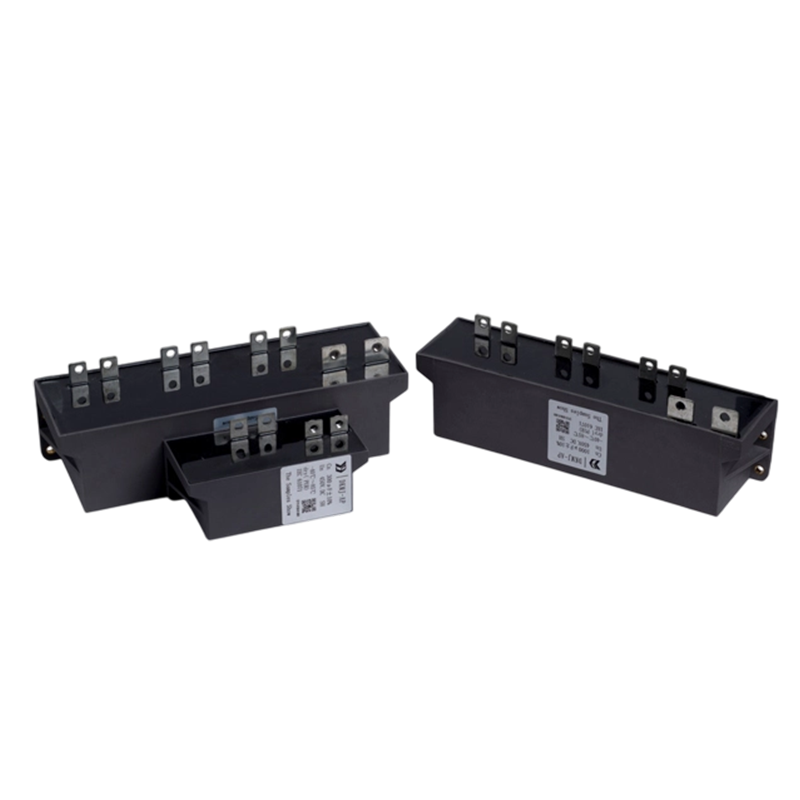

مكثفات السيارات DC-Link ذات الغلاف البلاستيكي الجاف

◆المميزات
يستخدم في دوائر DC-Link، ويمكن أن يحل محل المكثف الإلكتروليتي
انخفاض معدل ترسيب كرات الدم الحمراء، وقدرات عالية على التعامل مع تيار التموج
Ls منخفضة
وظيفة الشفاء الذاتي
عمر طويل
علبة بلاستيكية، حشوة راتنجية

◆التطبيقات
سيارة كهربائية أو سيارة هجينة
محولات طاقة الرياح والطاقة الشمسية
اللحامات والمصاعد وأنظمة تشغيل المحركات

اتصل بنا
السابق:مكثفات فلتر التيار المتردد المملوءة بالزيت التالي:مكثفات فلتر التيار المتردد ثلاثية الطور

فئة المنتج

  • تفاصيل المنتج
  • الأسئلة الشائعة
  • اتصل بنا

◆ مزايا المنتج
• مصمم خصيصًا لناقل التيار المستمر لمركبات الطاقة الجديدة: مُحسَّن بشكل عميق لمتطلبات تصفية ناقل التيار المستمر عالي الجهد في المركبات الكهربائية التي تعمل بالبطاريات (BEV) والمركبات الكهربائية الهجينة (HEV)، وقادر على استبدال المكثفات الكهروليتية المصنوعة من الألومنيوم ذات السعة الكبيرة مباشرة بتصميم غير مستقطب يزيل تمامًا خطر تسرب الإلكتروليت
• مقاومة متسلسلة مكافئة منخفضة للغاية (ESR): تؤدي قيم ESR الأقل بكثير من المكثفات الإلكتروليتية إلى الحد الأدنى من ارتفاع درجة الحرارة تحت تيارات التموج عالية التردد، مما يدعم سعات تيار التموج الأعلى ويقلل من خسائر تبديل العاكس
• الحث المتسلسل المكافئ المنخفض (Ls): يقلل هيكل اللف غير الحثي من الحث الطفيلي، مما يمنع التذبذبات عالية التردد وارتفاعات الجهد لحماية أجهزة أشباه الموصلات IGBT/MOSFET من التلف الناتج عن زيادة التيار.
• أداء ممتاز في الإصلاح الذاتي: خاصية الإصلاح الذاتي للأغشية المعدنية تتعامل مع حالات الجهد الزائد العرضية، بما يتوافق مع متطلبات الموثوقية العالية لتطبيقات السيارات
• علبة بلاستيكية محشوة بالراتنج: تصميم خفيف الوزن مع مقاومة للاهتزاز والطقس، يتكيف مع بيئات الاهتزاز ودرجات الحرارة القاسية لهياكل السيارات ومقصورات المحرك

◆ نقاط البيع الرئيسية

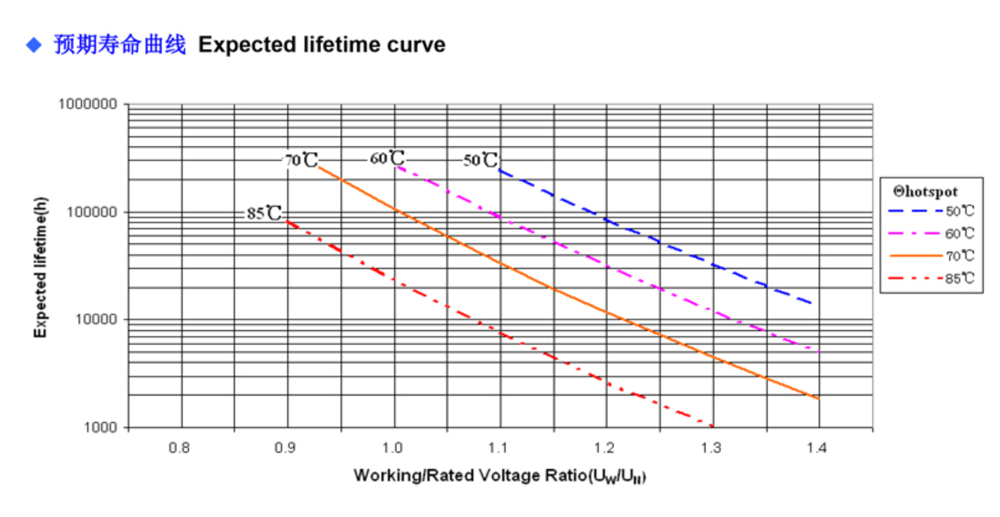

• عمر خدمة طويل يتوافق مع متطلبات عمر السيارة: هدف عمر التصميم يتجاوز 15 عامًا/500000 كم في ظل ظروف تشغيل السيارات، متجاوزًا بكثير المكثفات الإلكتروليتية
• التحقق من جودة الدرجة AEC-Q200: تم التحقق من صحتها وفقًا لمعايير موثوقية إلكترونيات السيارات، وهي مناسبة للاعتماد المباشر من قبل مصنعي المركبات OEM
• يدعم التطوير المخصص: يمكن تخصيص السعة والجهد وأبعاد التركيب وواجهات الموصل وفقًا لمعايير الشركة المصنعة للمركبة
• قابلية التكيف مع الطاقات المتعددة: ينطبق أيضًا على محولات توليد طاقة الرياح والطاقة الشمسية وإمدادات طاقة محولات معدات اللحام.

◆ أساسي التطبيقات
• ترشيح ناقل التيار المستمر للمحولات الرئيسية في المركبات الكهربائية التي تعمل بالبطاريات (BEV) والمركبات الكهربائية الهجينة (HEV/PHEV)
• تصفية التيار المستمر لأجهزة الشحن الموجودة على متن الطائرة (OBC)
• محولات توليد طاقة الرياح والطاقة الشمسية
• محولات تردد تشغيل المصاعد والمحركات
• مصادر طاقة العاكس لمعدات اللحام الصناعية

المعيار المرجعي GB/T 17702، IEC 61071
الفئة المناخية 40/85/56
درجة حرارة التشغيل -40～85℃（Θhs ≤ 85℃）
درجة حرارة التخزين -40～85℃
نطاق الجهد 600 فولت تيار مستمر～1500 فولت تيار مستمر
نطاق السعة 35 ميكروفاراد ~600 ميكروفاراد
تحمل السعة ±5%؛ ±10%
جهد الاختبار بين TT 1.5Un (10s،20±5℃)
جهد الاختبار بين TC 3 كيلو فولت تيار متردد (60 ثانية، 50 هرتز، 20±5℃)
 تي جيδ 0.0002
IR×Cn ≥5000 ثانية (20℃، 100 فولت تيار مستمر، دقيقة واحدة)
الجهد الزائد 1.1Un (30% من مدة التحميل)
1.15Un (30 دقيقة/يوم)
1.2Un (5 دقائق/يوم)
1.3Un (1 دقيقة/يوم)
1.5Un (30 مللي ثانية في المرة الواحدة، 1000 مرة خلال العمر)
أقصى ارتفاع أثناء التشغيل 2000م
الحد الأقصى لعزم دوران المحطات الطرفية M5: 2.5 نيوتن متر؛ M8:6 نيوتن متر
أقصى عزم دوران للتركيب 3 نيوتن متر
تثبيت أي اتجاه
معدل الفشل 50 فيت


المعيار المرجعي IEC 61071
الفئة المناخية 40/1085/56
 درجة حرارة التشغيل -40～105℃（Θhs ≤ 105℃）
Θhs = 85℃~105℃: عامل تنازلي 1.5% لكل ℃ لـ Undc
درجة حرارة التخزين -40～105℃
نطاق الجهد 450 فولت تيار مستمر～900 فولت تيار مستمر
نطاق السعة 47 ميكروفاراد ~600 ميكروفاراد
تحمل السعة ±5%؛ ±10%
جهد الاختبار بين TT 1.5Un (10s،20±5℃)
جهد الاختبار بين TC 3 كيلو فولت تيار متردد (60 ثانية، 50 هرتز، 20±5℃)
تي جيδ 0.0002
IR×Cn 5000 ثانية (20℃، 100 فولت تيار مستمر، دقيقة واحدة)
الجهد الزائد 1.1Un (30% من مدة التحميل)
1.15Un (30 دقيقة/يوم)
1.2Un (5 دقائق/يوم)
1.3Un (1 دقيقة/يوم)
1.5Un (30 مللي ثانية في المرة الواحدة، 1000 مرة خلال العمر)
أقصى ارتفاع أثناء التشغيل 2000م
الحد الأقصى لعزم دوران المحطات الطرفية M5: 2.5 نيوتن متر؛ M8:6 نيوتن متر
أقصى عزم دوران للتركيب 3 نيوتن متر
تثبيت أي اتجاه
معدل الفشل 50 فيت

أون (Vdc) Cn(μF) ESR(mΩ)

Un(Vdc)

 Rth(K/W)

I(A)

Imax(A)-55℃

Imax(A)-60℃

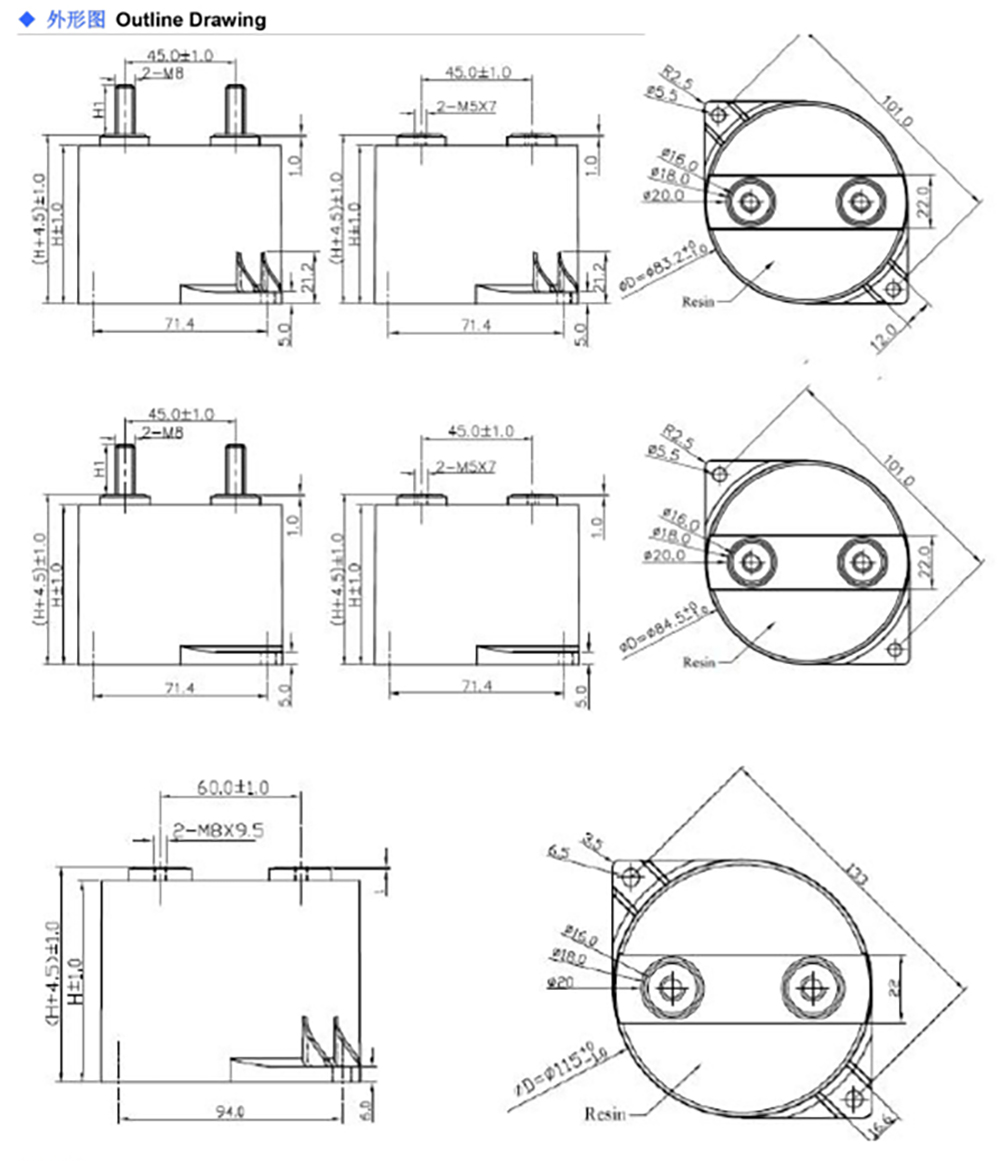

البعد Φالقطر

البعد H

 الوزن المتوسط(كجم)
600 170 0.8 25 6.8 2051 74 60 84.5 41 0.35
260 0.9 32 5.3 2193 79 64 84.5 50 0.4
380 1 40 5 2135 77 63 84.5 65 0.48
380 1 40 5.2 2135 76 62 83.2 65 0.47
600 1.1 40 3.4 3791 89 73 115 64 0.9
800 100 0.9 25 6.8 2074 70 57 84.5 41 0.35
150 1 32 5.3 2174 75 61 84.5 50 0.4
220 1.1 40 5 2123 73 60 84.5 65 0.48
220 1.1 40 5.2 2123 72 59 83.2 65 0.47
350 1.3 40 3.4 3798 82 67 115 64 0.9
900 100 0.9 25 6.8 2074 70 57 84.5 41 0.35
150 1 32 5.3 2174 75 61 84.5 50 0.4
220 1.1 40 5 2123 73 60 84.5 65 0.48
220 1.1 40 5.3 2123 72 59 83.2 65 0.47
350 1.3 40 3.4 3798 82 67 115 64 0.9
1100 66 1.2 25 6.8 1828 60 49 84.5 41 0.35
100 1.3 32 5.3 1936 66 53 84.5 50 0.4
140 1.5 40 5 1805 63 51 84.5 65 0.48
140 1.5 40 5.2 1805 62 50 83.2 65 0.47
190 1.7 45 4.6 2003 61 50 84.5 76 0.55
150 1.5 45 4.6 1861 65 53 84.5 76 0.55
230 1.4 40 3.4 3333 79 64 115 64 0.9
1300 47 1.3 25 6.8 1780 58 47 84.5 41 0.35
70 1.4 32 5.3 1853 63 51 84.5 50 0.4
100 1.8 40 5 1763 57 47 84.5 65 0.48
100 1.8 40 5.2 1763 56 46 83.2 65 0.47
130 1.9 45 4.6 1874 58 47 84.5 76 0.55
160 1.6 40 3.4 3170 74 60 115 64 0.9
1400 40 1.3 25 6.8 1742 58 47 84.5 41 0.35
56 1.5 32 5.3 1735 61 50 84.5 50 0.4
86 1.8 40 5 1743 57 47 84.5 65 0.48
86 1.8 40 5.2 1743 56 46 83.2 65 0.47
110 1.9 45 4.6 1823 58 47 84.5 76 0.55
130 1.7 40 3.4 2961 72 58 115 64 0.9
1500 35 1.4 25 6.8 1198 56 45 84.5 41 0.35
50 1.6 32 5.3 1636 59 48 84.5 50 0.4
76 1.9 40 5 1656 56 45 84.5 65 0.48
76 1.9 40 5.2 1656 55 45 83.2 65 0.47
95 2.1 45 4.6 1692 55 45 84.5 76 0.55
110 1.8 40 3.4 2693 70 57 115 64 0.9
الأمم المتحدة (Vdc) CN(μF) ESR(mΩ)

Un(Vdc)

 Rth(K/W)

I(A)

Imax(A)-55℃

Imax(A)-60℃

البعد Φالقطر

البعد H

 الوزن المتوسط(كجم)
450 170 0.7 25 6.8 2414 92 65 84.5 41 0.35
260 0.9 32 5.3 2240 97 65 84.5 50 0.4
380 1 40 5 2195 95 63 84.5 65 0.48
380 1 40 5.2 2195 93 62 83.2 65 0.47
600 1 40 3.4 3955 100 76 115 64 0.9
600 100 0.8 25 6.8 2164 88 58 84.5 41 0.35
150 1 32 5.3 2244 89 59 84.5 50 0.4
220 1.1 40 5 2169 89 59 84.5 65 0.48
220 1.1 40 5.2 2169 87 58 83.2 65 0.47
350 1 40 3.4 3879 100 76 115 64 0.9
800 66 0.8 25 6.8 1907 91 61 84.5 41 0.35
100 1.1 32 5.3 1998 88 59 84.5 50 0.4
140 1.3 40 5 1843 83 55 84.5 65 0.48
140 1.3 40 5.2 1843 82 54 83.2 65 0.47
230 1.1 40 3.4 3404 100 73 115 64 0.9
900 47 1 25 6.8 1620 78 52 84.5 41 0.35
70 1.2 32 5.3 1688 84 56 84.5 50 0.4
100 1.3 40 5 1570 83 55 84.5 65 0.48
100 1.3 40 5.2 1570 81 54 83.2 65 0.47
160 1.2 40 3.4 2824 99 70 115 64 0.9






المعيار المرجعي IEC 61071، AEC Q200D
درجة حرارة التشغيل -40～105℃（وعاء ساخن）
درجة حرارة التخزين -40～105℃
الجهد المقدر 450 فولت تيار مستمر
السعة المقدرة 1000 ميكروفاراد
تحمل السعة ±10%
جهد الاختبار بين TT 675 فولت تيار مستمر (10 ثوانٍ، 20±5℃)
 جهد الاختبار بين TC 3 كيلو فولت تيار متردد (10 ثوانٍ، 50 هرتز، 20±5℃)
تي جيδ 0.0002
IR×Cn ≥10000 ثانية (20℃، 100 فولت تيار مستمر، دقيقة واحدة)
الجهد الزائد 1.1Un (30% من مدة التحميل)
1.15Un (30 دقيقة/يوم)
1.2Un (5 دقائق/يوم)
1.3Un (1 دقيقة/يوم)
1.5Un (30 مللي ثانية في المرة الواحدة، 1000 مرة خلال العمر)
الحد الأقصى لتيار التموج إيرمز 170أ (@80℃)
200A (@80℃)
240A (≤60 ثانية)
 Î 5000 أ
إيس 15000 أمبير (≤30 مللي ثانية في المرة الواحدة، لا تزيد عن 1000 مرة)
معدل ترسيب كرات الدم الحمراء ≤0.40mΩ@10kHz
إل إس ≤15nH
تثبيت أي اتجاه
معدل الفشل 50 فيت
