مكثف فلتر التيار المتردد لثنائي الفينيل متعدد الكلور

◆المميزات
شفاء ذاتي ممتاز
فيلم البولي بروبيلين المعدني والبنية غير الحثية
علبة بلاستيكية (UL94-V0) مملوءة براتنج الإيبوكسي
مناسب لفلتر خرج التيار المتردد ذو الطاقة الصغيرة
(أي عاكس الطاقة الشمسية الكهروضوئية مع مرشح LCL)

اتصل بنا
السابق:مكثفات فلتر التيار المتردد ثلاثية الطور التالي:مكثف فيلم البولي بروبيلين المعدني بمرشح التيار المستمر لثنائي الفينيل متعدد الكلور

فئة المنتج

  • تفاصيل المنتج
  • الأسئلة الشائعة
  • اتصل بنا

◆ مزايا المنتج
• إصلاح ذاتي ممتاز للسلامة والموثوقية: باستخدام غشاء البولي بروبيلين المعدني ذي القدرة الرائدة في الصناعة على الإصلاح الذاتي، يتم إصلاح الأعطال الموضعية ذاتيًا على الفور، مما يمنع الفشل الكامل الناتج عن العيوب الموضعية ويعزز بشكل كبير من التكرار الأمني في أنظمة مرشحات التيار المتردد
• بنية لف غير حثية: تعمل عملية لف الفيلم غير الحثية الخاصة على كبح الحث الطفيلي عالي التردد بشكل فعال، مما يضمن تردد رنين LC أو LCL دقيقًا وخصائص ترشيح فائقة
• علبة بلاستيكية محكمة الغلق بالكامل براتنج الإيبوكسي: يوفر الغلاف المقاوم للهب UL94-V0 مع ختم كامل براتنج الإيبوكسي حماية مقاومة للرطوبة والغبار بقوة ميكانيكية عالية، وهو مناسب للتكامل المباشر في مركبات ثنائي الفينيل متعدد الكلور أو وحدات الطاقة
• مُحسَّن خصيصًا لتصفية التيار المتردد صغير الطاقة: مُحسَّن خصيصًا لتطبيقات تصفية خرج التيار المتردد صغير الطاقة مع قمع توافقي ممتاز وعامل شكل مضغوط

◆ نقاط البيع الرئيسية
• مناسب تمامًا لهندسة مرشح LCL: يستخدم على نطاق واسع في دوائر مرشح LCL العاكس المتصلة بالشبكة، مما يساعد على تلبية متطلبات حد التيار التوافقي المتصل بالشبكة (IEEE 1547، IEC 61727)
• فقدان منخفض وتوليد حرارة ضئيل: تضمن قيمة tanδ المنخفضة ارتفاعًا متحكمًا في درجة الحرارة أثناء توصيل التيار المتردد لفترة طويلة دون التأثير على المكونات المحيطة
• تكوينات متعددة للأسلاك: مواصفات مختلفة لدرجة ميل وارتفاع الأسلاك لتلبية متطلبات تصميم لوحات الدوائر المطبوعة المختلفة
• الامتثال الدولي للشهادات: يلبي متطلبات IEC 61071 وUL810 ومتطلبات الشهادات الأخرى

◆ التطبيقات الأساسية
• ترشيح مخرجات LCL للمحولات المتصلة بالشبكة الكهروضوئية
• ترشيح التيار المتردد لمحولات طاقة الرياح الصغيرة
• ترشيح التداخل الكهرومغناطيسي من جانب التيار المتردد لمحولات التردد الصناعية
• ترشيح مرحلة خرج عاكس UPS
• دوائر الطاقة لمرشحات الطاقة النشطة (APF)

المعيار المرجعي GB/T 17702؛ IEC61701
الفئة المناخية 40/85/56
درجة حرارة التشغيل（الحالة） -40℃~105℃
（+85℃ إلى +105℃: عامل تناقص 1.5% لكل ℃ لـ Un.rms）
الجهد المقدر بالروبلاتين (Urms) 180 فولت تيار متردد 250 فولت تيار متردد 300 فولت تيار متردد 350 فولت تيار متردد
الجهد المتردد المقدر (غير) 250 فولت تيار متردد 350 فولت تيار متردد 425 فولت تيار متردد 480 فولت تيار متردد
الحد الأقصى لجهد التيار المستمر المستمر 300 فولت تيار مستمر 475 فولت تيار مستمر 560 فولت تيار مستمر 600 فولت تيار مستمر
نطاق السعة 4.0 ميكروفاراد~60.0 ميكروفاراد 1.0 ميكروفاراد~40.0 ميكروفاراد 1.0 ميكروفاراد~28.0 ميكروفاراد 0.33μF~27.0μF
تحمل السعة ج（±5%）، ك（±10%）
إثبات الجهد TT:1.5Un（10S） TC:3000Vac(60S)
مقاومة العزل （IR×Cn） ≥3000 ثانية （20℃، 100 فولت تيار مستمر، دقيقة واحدة）
عامل التبديد ≤20×10⁻⁴（1 كيلو هرتز، 20℃）(القيمة النموذجية: 15×10⁻⁴)



Urms=180Vac، Un=250Vac، UNDC=300Vdc

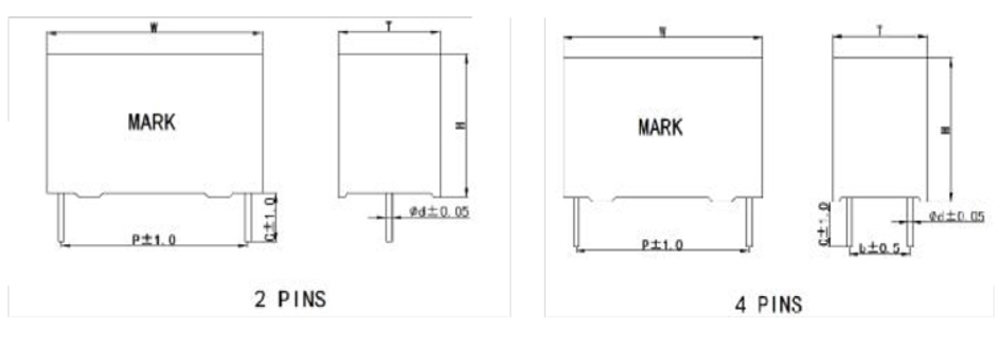

Cn(μF) و±1.0 ح±1.0 ت±1.0 ص±0.5 ب±0.5 دبابيس د±0.05 Ls(nH) ESR @10KHz（mΩ） î（أ） îs（A） آيماكس @70℃،10 كيلو هرتز（أ）
4 32 22 13 27.5 - 2 1 16 6.7 280 840 7
10 32 33 18 27.5 - 2 1.2 20 2.7 700 2100 13
10 41 32 17 37.5 - 2 1.2 22 4.9 400 1200 10
15 41 37 22 37.5 - 2 1.2 24 3.3 600 1800 14
18 42 36 23 37.5 - 2 1.2 25 2.7 720 2160 14
20 42 36 23 37.5 - 2 1.2 25 2.5 800 2400 14
22 41 41 26 37.5 - 2 1.2 26 2.2 880 2640 14
25 41 41 26 37.5 - 2 1.2 27 2 1000 3000 14
33 42 45 30 37.5 - 2 1.2 29 1.5 1320 3960 14
40 57 43.5 29.5 52.5 - 4 1.2 26 2.6 800 2400 20
60 57 50 35 52.5 20.3 4 1.2 29 1.7 1200 3600 27

Urms=250Vac، Un=350Vac، UNDC=475Vdc
Cn(μF) و±1.0 ح±1.0 ت±1.0 ص±0.5 ب±0.5 دبابيس د±0.05 Ls(nH) ESR @10KHz（mΩ） î（أ） îs（A） آيماكس @70℃،10 كيلو هرتز（أ）
1 32 18 9 27.5 - 2 1 20 19.3 90 270 3
5 32 33 18 27.5 - 2 1.2 23 3.9 450 1350 11
5 42 28 14 37.5 - 2 1.2 26 7.3 300 900 8
8 41 37 22 37.5 - 2 1.2 27 4.6 480 1440 12
18 41 43 28 37.5 - 2 1.2 31 2 1080 3240 14
22 42 45 30 37.5 - 2 1.2 33 1.7 1320 3960 14
30 57 43.5 29.5 52.5 20.3 4 1.2 32 2.7 900 2700 20
40 57 50 35 52.5 20.3 4 1.2 33 2 1200 3600 25
