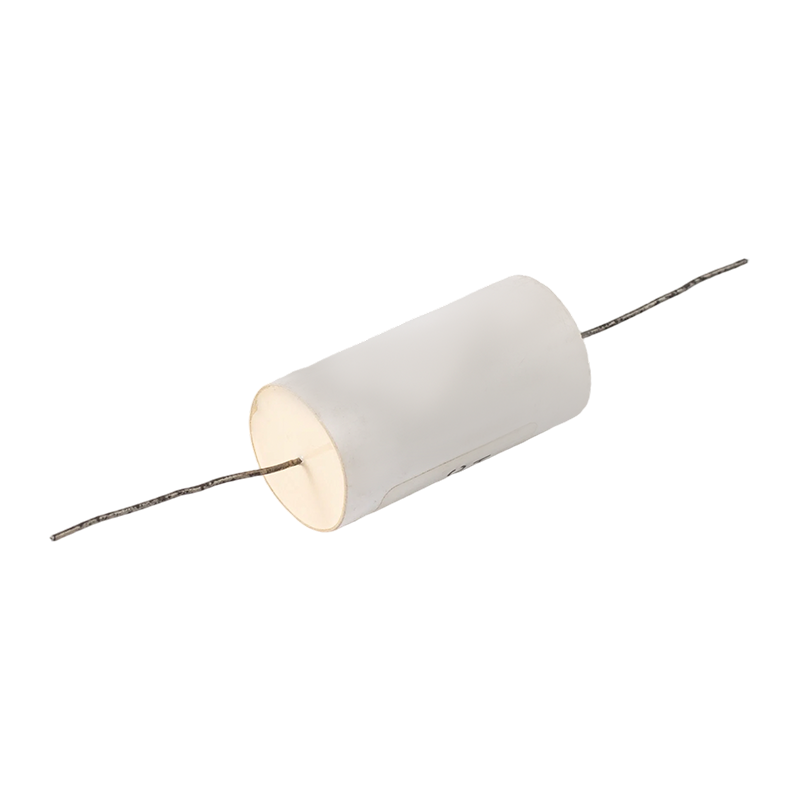

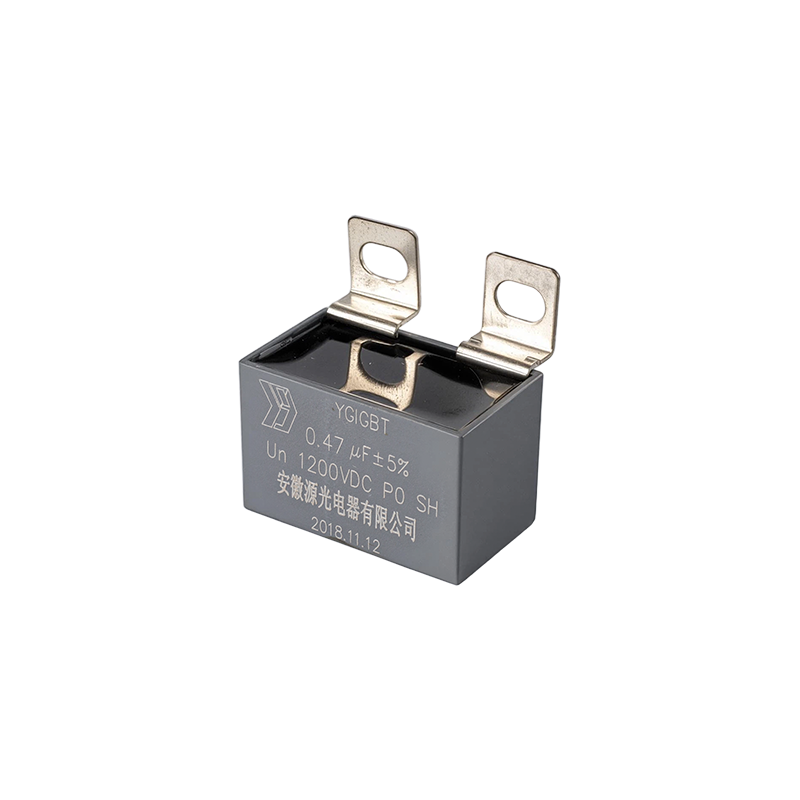

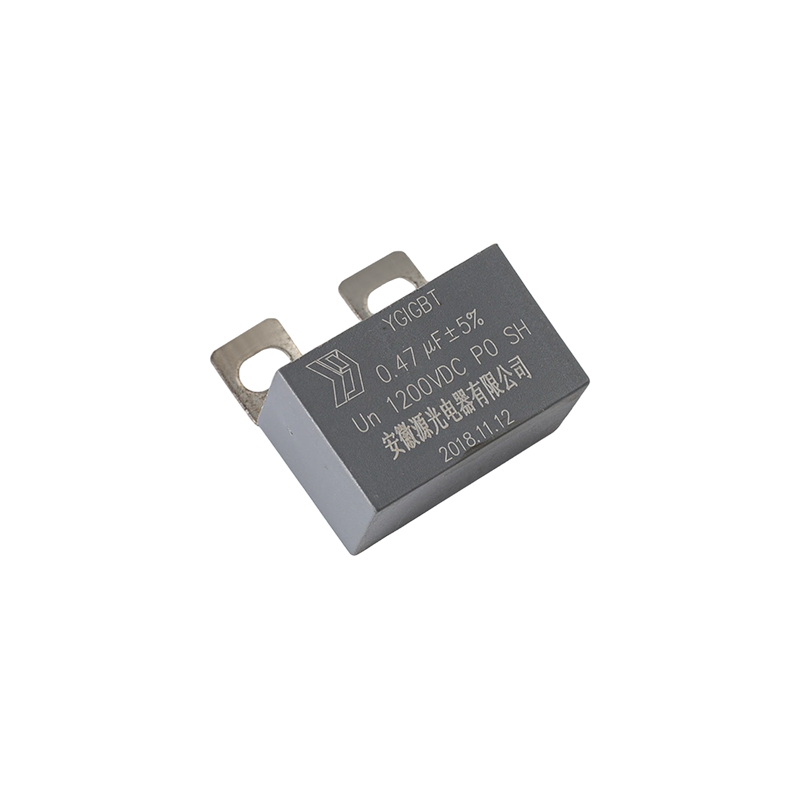

مكثفات IGBT Snubber

◆ المميزات
يستخدم على نطاق واسع في الدوائر ذات الجهد العالي والتردد العالي
خسارة منخفضة وارتفاع طفيف في درجة الحرارة الكامنة
مقاومة ممتازة للهب
مصمم خصيصًا كمكثف تخميد لـ IGBT

اتصل بنا
السابق:لا مقال سابق التالي:مكثفات تحويل الجهد المنخفض ذات الغلاف المصنوع من الألومنيوم والأسطوانة القياسية PFC

فئة المنتج

  • تفاصيل المنتج
  • الأسئلة الشائعة
  • اتصل بنا

◆ مزايا المنتج
- مُحسَّن بشكل كامل لدوائر حماية مُخمِّد الجهد IGBT: تم تحسين اختيار مواد المنتج والتصميم الهيكلي والمعلمات الكهربائية بشكل شامل لدوائر مُخمِّد الجهد IGBT، مما يمتص بفعالية ارتفاعات الجهد والتذبذبات عالية التردد الناتجة أثناء تبديل IGBT عالي السرعة، ويحمي بشكل أساسي أجهزة طاقة IGBT من تلف انهيار الجهد الزائد ويزيد من عمر خدمة وحدة الطاقة.
- خسارة منخفضة للغاية مع ارتفاع صغير للغاية في درجة الحرارة الداخلية: يؤدي عامل تبديد العزل الكهربائي المنخفض للغاية (tanδ) إلى ارتفاع محدود للغاية في درجة الحرارة الداخلية حتى في ظل ظروف تشغيل دائرة النبضات عالية الجهد والتردد المستمرة، مما يمنع بشكل فعال تدهور الأداء الكهربائي وفشل العزل الناجم عن تراكم الحرارة، مما يضمن التشغيل الموثوق به على المدى الطويل في وحدات الطاقة المكتظة بكثافة
- مقاومة ممتازة للهب من أجل السلامة الجوهرية: تستخدم مواد التغليف والتغليف مواد عالية الجودة مقاومة للهب تلبي معايير مقاومة اللهب UL94-V0، ولا تدعم الاحتراق أو انتشار اللهب في ظل ظروف غير طبيعية، مما يعزز بشكل كبير السلامة السلبية للنظام ككل.
- خصائص تردد عالية متميزة مع تأثير تخميد مستقر يدوم طويلاً: يضمن المحاثة المتسلسلة المكافئة المنخفضة للغاية (ESL) الحفاظ على خصائص تخميد ممتازة عبر نطاق ترددي واسع من تردد الطاقة إلى التردد العالي، دون تدهور تأثير التخميد مع زيادة تردد التشغيل.
- توافق شامل مع تطبيقات الجهد العالي والتردد العالي: تغطي تصنيفات الجهد نطاقات تطبيقات التيار المستمر عالي الجهد، وهي متوافقة مع مستويات جهد التيار المستمر العالية الفعلية لوحدات طاقة IGBT الرئيسية، مع تغطية واسعة للتطبيقات.

◆ نقاط البيع الرئيسية
- تعظيم حماية IGBT وتقليل معدلات فشل وحدة الطاقة بشكل كبير: تُعد ارتفاعات الجهد السبب الرئيسي لفشل IGBT بسبب الجهد الزائد؛ حيث يعمل استخدام هذا المنتج على كبح تغيير جهد الارتفاع بشكل فعال ضمن الحدود الآمنة، مما يقلل بشكل كبير من معدلات فشل مجال IGBT بسبب الجهد الزائد ويقلل بشكل كبير من وقت التوقف غير المخطط له وتكاليف الصيانة.
- حجم صغير يدعم التكامل عالي الكثافة داخل الوحدات: تصميم هيكلي متطور يسهل التكامل المباشر داخل وحدات IGBT أو بجوارها مباشرة مع أسلاك قصيرة للغاية، مما يقلل من معلمات الدائرة الطفيلية ويحقق فعالية مثالية في منع التداخل.
- اتساق ممتاز في معلمات الدفعات للإنتاج الآلي واسع النطاق: يضمن التحكم الصارم في عملية التصنيع اتساقًا عاليًا بين الدفعات للمعلمات الرئيسية بما في ذلك السعة، وESR، وESL، وهو مناسب للتجميع الآلي واسع النطاق ومراقبة الجودة.
- معتمد على نطاق واسع وفقًا لمعايير السلامة الكهربائية الدولية: يتوافق أداء السلامة الكهربائية للمنتج مع متطلبات معايير IEC وUL وغيرها من المعايير الدولية المعتمدة، وهو قابل للتطبيق مباشرة في المنتجات النهائية المصدرة إلى الأسواق الأوروبية والأمريكية وغيرها.

◆ التطبيقات الأساسية
- دوائر حماية مدمجة ضد الصدمات لوحدات طاقة IGBT
- مخمد ناقل التيار المستمر لمحولات التردد عالية الجهد ومحولات الطاقة العالية
- حماية التبديل للمحولات المتصلة بشبكة طاقة الرياح والطاقة الكهروضوئية
- معدات التسخين بالحث ومصادر طاقة عاكس اللحام الصناعي
- حماية أنظمة عاكسات الجر للمركبات الكهربائية ووسائل النقل بالسكك الحديدية

المعيار المرجعي GB/T 17702، IEC 61071
الفئة المناخية 40/85/56
نطاق درجة حرارة التشغيل (أقصى درجة حرارة لسطح العلبة) -40～85℃
الجهد المقدر 630~3000 فولت تيار مستمر
نطاق السعة 0.047~9.0μF
تحمل السعة ±5%، ±10%
إثبات الجهد 1.6Un 10s
عامل التبديد ≤0.0005 (1 كيلو هرتز، 20℃)
مقاومة العزل ≥100000MΩ، Cn≤0.33μF
≥30000 ثانية، Cn＞0.33μF
(20℃، 100 فولت تيار مستمر، دقيقة واحدة)
أقصى تيار بدء متكرر Î 5000 أ
الحد الأقصى لتيار النبض Îs 15000 أمبير (≤30 مللي ثانية في المرة الواحدة، لا تزيد عن 1000 مرة)
مقاومة السلسلة المكافئة ESR ≤0.40mΩ@10kHz
إل إس ≤15nH
تثبيت أي اتجاه
عمر العملية ≥100000 ساعة (@Un, θhs=70℃)

1000 فولت تيار مستمر (500 فولت تيار متردد)
Cn(μF) و±1.0 ح±1.0 ت±1.0 dV/dt (V/μs) Éî (أ) ESR @100 كيلو هرتز (mACH) Ls(nH) آيماكس @100 كيلو هرتز 70℃(أ)
0.47 37 25 15 1300 611 الخامس 23 14
0.47 32 29 19 2200 1034 الرابع 15 21
0.68 37 30 16 1300 884 الخامس 23 15
0.82 37 30 16 1300 1066 الخامس 23 16
1 37 34 20 1300 1300 4.5 23 17
1.2 37 34 20 1300 1560 4.5 23 17
1.2 42 40 20 850 1020 4.5 29 16
1.5 42 40 20 850 1275 4.5 29 16
2 42 44 24 850 1700 4.5 29 17
2.2 42 44 24 850 1870 الرابع 29 20
2.5 42 45 30 850 2125 الرابع 29 21
3 42 45 30 850 2550 الرابع 29 21.5
3.3 42 43 42 850 2805 الرابع 29 22
3.3 57 45 30 500 1650 الرابع 33 20
الرابع 57 45 30 500 2000 الرابع 33 21
4.7 57 50 35 500 2350 الرابع 33 22
الخامس 57 50 35 500 2500 الرابع 33 23
1600 فولت تيار مستمر (600 فولت تيار متردد)
Cn(μF) و±1.0 ح±1.0 ت±1.0 dV/dt (V/μs) Éî (أ) ESR @100 كيلو هرتز (mACH) Ls(nH) آيماكس @100 كيلو هرتز 70℃(أ)
0.33 37 25 15 1500 495 4.5 23 15
0.47 37 30 16 1500 705 4.5 23 16
0.68 37 34 20 1500 1020 4.5 23 17
0.75 37 34 20 1500 1120 4.5 23 18
0.82 42 40 20 950 779 الرابع 29 18
1 42 40 20 950 950 الرابع 29 19
1.2 42 44 24 950 1140 الرابع 29 19
1.5 42 44 24 950 1425 الرابع 29 19.5
2 42 45 30 950 1900 الرابع 29 20
2.2 42 43 42 950 2090 الرابع 29 21
2.5 42 43 42 950 2375 الرابع 29 22
2.2 57 45 30 600 1320 3.8 33 20
2.5 57 45 30 950 1500 3.8 33 21
3 57 45 30 950 1800 3.8 33 22
3.3 57 50 35 950 1980 3.8 33 23
الرابع 57 50 35 950 2400 3.8 33 24
2000 فولت تيار مستمر (700 فولت تيار متردد)
Cn(μF) و±1.0 ح±1.0 ت±1.0 dV/dt (V/μs) Éî (أ) ESR @100 كيلو هرتز (mACH) Ls(nH) آيماكس @100 كيلو هرتز 70℃(أ)
0.1 37 25 15 2241 224 الثامن 23 14
0.15 37 25 15 2241 336 الثامن 23 15
0.22 37 30 16 2241 493 6 23 15.5
0.33 37 34 20 2241 740 6 23 16
0.47 42 40 20 1300 611 الرابع 29 17
0.56 42 44 24 1300 728 الرابع 29 18
0.68 42 44 24 1300 884 3.5 29 18.5
0.82 42 45 30 1300 1066 3.5 29 19
1 42 43 42 1300 1300 3.5 29 21
1 57 45 30 850 850 الرابع 33 24
1.2 57 45 30 850 1020 الرابع 33 23
1.5 57 50 50 850 1275 الرابع 33 24
3000 فولت تيار مستمر (750 فولت تيار متردد)
Cn(μF) و±1.0 ح±1.0 ت±1.0 dV/dt (V/μs) Éî (أ) ESR @100 كيلو هرتز (mACH) Ls(nH) آيماكس @100 كيلو هرتز 70℃(أ)
0.047 37 25 15 3361 158 8.5 23 13
0.068 37 30 16 3361 229 الثامن 23 14
0.1 37 34 20 3361 336 7.5 23 15
0.15 37 34 20 3361 504 السابع 23 15.5
0.22 42 40 20 2050 451 الخامس 29 16
0.33 42 45 30 2050 677 4.5 29 16.5
0.47 42 43 42 2050 964 الرابع 29 18
0.47 57 45 30 1200 564 الرابع 33 18.5
0.68 57 50 35 1200 816 الرابع 33 19
0.82 57 50 35 1200 984 3.5 33 20
